Procesamiento, modelamiento e interpretación de VSP

Flujos de procesamiento integrales, de principio a fin, para levantamientos multicomponente de perfil sísmico vertical (VSP), que entregan una imagen de alta resolución centrada en el pozo y una caracterización cuantitativa de yacimientos.

• VSP de offset cero
• VSP con offset
• VSP walkaway
• VSP multiazimut
• Datos de pozo 3C / 4C

• Verificación de la geometría y calibración de profundidades
• Corrección de la orientación de la herramienta y rotación de componentes (XYZ → ZRT/LQT)

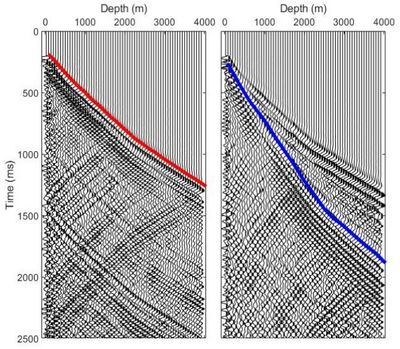

• Picado de primeros arribos y separación de campos de onda
• Deconvolución y conformación de la ondícula
• Atenuación de ruido coherente y aleatorio
• Separación de campos de onda ascendentes/descendentes
• Supresión de ondas de tubo y ondas guiadas

• Estimación de velocidades de intervalo, RMS y promedio
• Estimación de parámetros de anisotropía VTI/HTI
• Calibración de la relación tiempo–profundidad
• Generación de corridor stacks
• Integración de checkshots y amarre sísmica-pozo

• Transformación VSP-CDP
• Migración en tiempo pre-apilamiento (PSTM)
• Migración en profundidad pre-apilamiento (PSDM)
• Migración reversa en tiempo (RTM) para VSP
• Imagen de alta resolución alrededor del pozo
• Imagen multiazimut de fracturas

• Análisis de polarización multicomponente
• Análisis de birrefringencia de ondas de corte (shear-wave splitting) y de fracturas
• Estimación de la atenuación (Q)
• Extracción de parámetros elásticos
• Análisis AVO/AVA a partir de VSP walkaway
• Generación de sismogramas sintéticos y amarre sísmica-pozo

Proporciona un posicionamiento preciso en profundidad, reduce la incertidumbre estructural y mejora la confiabilidad de la conversión a profundidad. Calibración precisa del tiempo sísmico con la profundidad del pozo mediante datos VSP de offset cero y de múltiples offsets:

• Cálculo de checkshots y de velocidades de intervalo
• Refinamiento anisotrópico de la relación tiempo–profundidad
• Alineación de fase y de ondícula
• Integración multicomponente (PP y PS)
• Optimización de la correlación sísmica-pozo

Aumenta la confianza en la interpretación del yacimiento y la estabilidad de la inversión. Modelamiento sintético de alta fidelidad para una integración sísmica-pozo sólida:

• Extracción de la ondícula a partir de corridor stacks de VSP
• Modelamiento sintético convolucional y elástico
• Generación de sintéticos PP y PS
• Trazas sintéticas dependientes del ángulo
• Calibración con amplitudes de la sísmica de superficie

Ofrece mayor resolución vertical y una mejor imagen bajo una sobrecarga compleja. Imagen detallada del subsuelo alrededor del pozo:

• Aislamiento del campo de onda ascendente
• Migración en tiempo y profundidad pre-apilamiento
• Migración reversa en tiempo (RTM) para estructuras complejas

Contribuye a mejorar los flujos de atenuación de múltiples en la sísmica de superficie y a validar modelos. Identificación y modelamiento precisos de la energía de múltiples mediante datos VSP:

• Caracterización de múltiples relacionados con la superficie
• Análisis de múltiples entre capas
• Predicción de múltiples basada en modelos en la posición del pozo
• Separación del campo de onda de múltiples

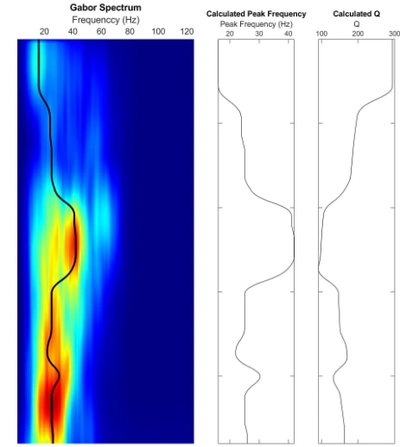

Aporta información sobre efectos de fluidos, densidad de fracturas y variaciones litológicas. Análisis avanzado de atenuación para la caracterización de yacimientos:

• Métodos de razón espectral y de desplazamiento del centroide
• Análisis del decaimiento de amplitud dependiente de la frecuencia
• Estimación de Q de intervalo
• Evaluación de la anisotropía azimutal de Q
• Integración con física de rocas y estudios de fracturas

Asegura la eficiencia de la adquisición, la optimización de costos y la máxima resolución de imagen alrededor del pozo. Estudios integrales previos a la adquisición para lograr una geometría de levantamiento, una iluminación y una detectabilidad del yacimiento óptimas:

• Análisis de iluminación y de trayectorias de rayos
• Optimización de offset y azimut
• Configuración de la herramienta y diseño del espaciamiento entre receptores
• Evaluación de viabilidad del ancho de banda de frecuencias
• Predicción de la relación señal/ruido
• Modelamiento de efectos de sobrecarga anisotrópica y compleja
• Evaluación del riesgo asociado a la detectabilidad del objetivo

Permite una detección confiable de fracturas, la estimación de su orientación y la cuantificación de su intensidad antes de la adquisición o como parte de estudios integrados de caracterización de yacimientos. Flujos avanzados de modelamiento anisotrópico y azimutal para predecir las firmas sísmicas inducidas por fracturas:

• Modelamiento elástico VTI / HTI
• Simulación de birrefringencia de ondas de corte
• Predicción de la respuesta AVO/AVA azimutal
• Análisis de anisotropía en amplitudes y tiempos de viaje
• Modelamiento de la anisotropía de Q
• Estudios de sensibilidad a la densidad y a la orientación de fracturas
